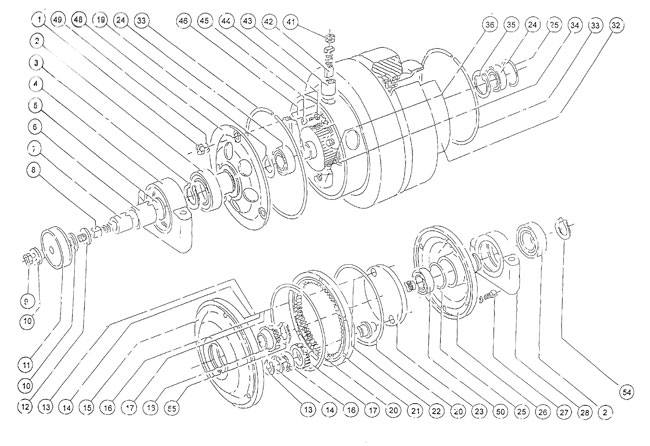

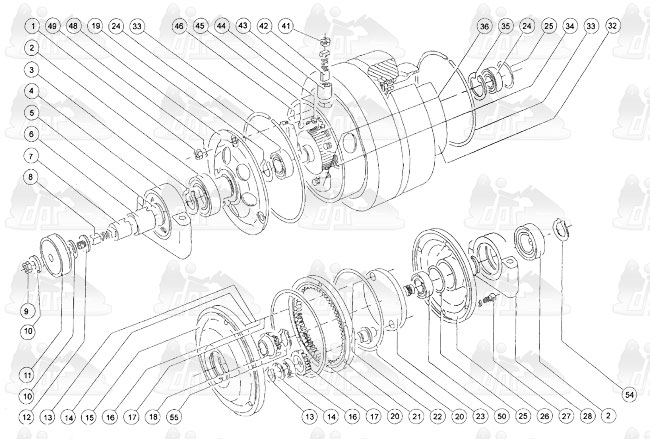

NOTE

CODE

F

GB

D

Qté

1

V 8006

Ecrou

Nut

Mutter

4

2

S 5124

Roulement

Bearing

Kugellager

2

3

S 5127

Circlips

Circlips

Sprengring

1

4

S 9271

Palier moteur

Motor bloc

Lagerbock

1

5

S 8316

Pastille isolante

Insulator washes

Isolierscheibe

1

6

S 8304

Tube isolant

Insulator tube

Isolierhalter

1

7

S 8307

Douille porte-charbon

Brush holder

Kohlehalter

1

8

S 0065

Balais cuivre

Brush 10 x 10x 15

Kohle 10 x 10 x 15

1

9

S 6015

Contre écrou laiton

Brass nut

Mutter

1

10

V 6072

Rondelle

Washer

Isolierscheibe

1

11

S 9286

Bouchon

Cap

Anschlussdeckel

1

12

S 4030

Vis contact sup

Upper contact screw

Kontakt

1

13

S 5008

Circlips

Circlips

Sprengring

2

14

S 5009

Circlips

Circlips

Sprengring

2

15

S 9678

FLasque int. moteur alu.

Alu- motor side

Alu-Flansch

1

16

S 5007

Roulement

Bearing

Kugellager

2

17

S 8407

Satellite

Pinion

Ritzel

2

18

S 8409

Planétaire

Pinion

Ritzel

1

19

S 5006

Circlips

Circlips

Sprengring

1

20

S 5107

Joint torique

Sealing

Dichtung

2

21

S 8623

Couronne reducteur

Gear crown

Zahnkranz

1

22

S 8314

Axe satellite

Axle

Achse

2

23

S 8521

Porte satellite

Exenter

Exenter

1

24

S 5039

Roulement

Bearing

Kugellager

1

25

S 8352

Joint torique

O-ring

O-Ring

2

26

S 9280

Flasque coté reducteur

Motor cover

Motordeckel

1

27

V 8082

Vis

Screw

Schraube

1

28

S 9274

Palier reducteur

Motor bloc

Lagerblock

3

29

S 8323

Bouchon de graissage

Greasing cap

U-Scheibe

1

30

S 7099

Joint fibre

Seal

Fettschraube

1

31

S 5152

Bandage moteur

Front wheel

Vorderrad

2

32

S 9107

Corps moteur nu

Motor body

Gehäuse

1

33

S 8306

Jonc d’arret

Ring holder

Haltering

2

34

S 9915

Induit bobiné

Armature

Anker

1

35

S 5041

Circlips

Circlips

Sprengring

1

36

S 5232

Tube porte charbon

Brush holder tube

Kohlehalter

1

37

S 8636

Bobine inducteur

Field winding

Feldwicklung

4

38

S 9035

Pole inducteur

Pol-fieldwinding

Pol-feldwicklung

4

39

V 8026

Vis

Screw

Schraube

8

40

S 8533

Collecteur 27 lames

Armature type 27

Kollektor typ 27

1

41

S 6061

Bouchon porte charbon

Brush holder cap

Deckel

2

42

S 5034

Charbon

Collector brush

Kollektorkohle

4

43

S 5014

Porte charbon laiton

Brass brush holder

Kohlehalter

2

44

V 4008

Ecrou

Nut

Mutter

2

45

V 4013

Vis

Screw

Schraube

2

46

S 5143

Goujon moteur

Motor bolt

Motor Bolzen

4

47

S 8303

Arbre d’induit

Armature axel

Ankerachse

1

48

S 9276

Flasque moteur

Motor cover

Motordeckel

1

49

V 8070

Rondelle

Washer

U-Scheibe

4

50

S 8646

Circlips 18 I

Circlips 18 i

Sprengring

2

51

S 8644

Porte charbon Alu

Alu-Brush holder

Alu-Kohlehalter

2

52

V 6041

Rondelle

Washer

U-Scheibe

2

53

S 8531

Roulement

Bearing

Kugellager

1

54

H 2077

Circlips

Circlips

Sprengring

1

55

S 9621

Anneau arbre d’induit

Armature ring

Sprengring

1

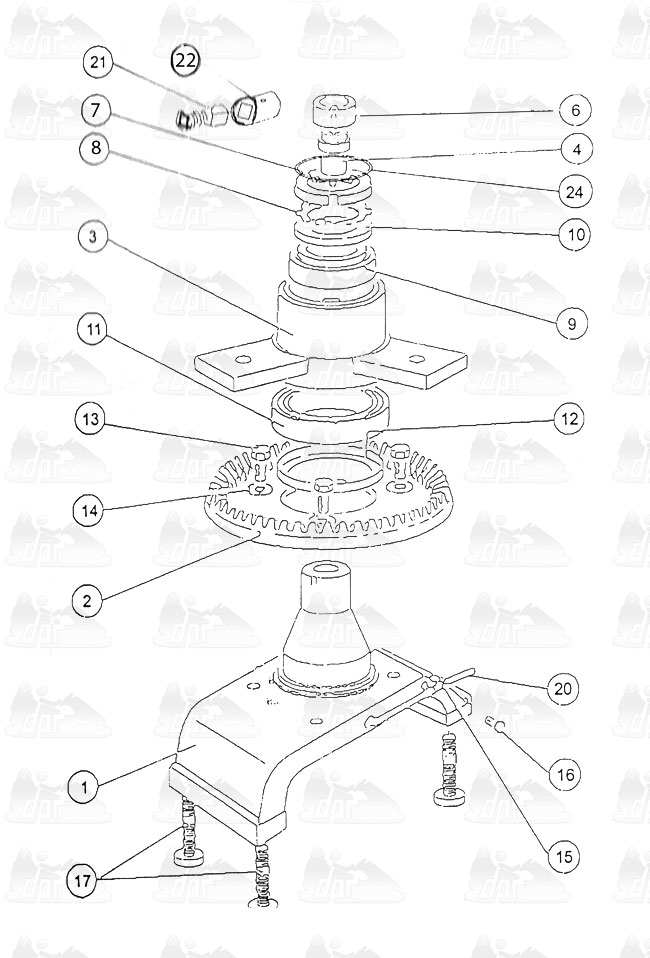

NOTE

CODE

F

GB

D

Qté

1

S 9590

Support couronne et fusée

U-motor holder

Lenkgabel

1

2

S 8412

Couronne de direction

Gearing ring

Zahnkranz

1

3

S 8413

Moyeu

Central holder

Zentralaufnahme

1

4

S 8416

Bague isolant pivot

Collector insulating ring

Isolator

1

6

S 8417

Bague bronze collecteur

Collector ring

Schleifring

1

7

S 8425

Ecrou SKF

Nut

Mutter Lenkgabel

1

8

S 8498

Rondelle frein

Washer

U-Scheibe

1

9

S 8424

Roulement 32008

Bearing 32008

Kugellager 32008

1

10

S 8426

Joint DUSTOP OD

Washer

U-Scheibe

1

11

S 8423

Roulement 32012

Bearing

Kugellager 32012

1

12

S 8427

Joint DUSTOP OD

Washer

U-Scheibe

1

13

V 8089

Vis HM 8 X 25

Screw 8 x 25

Schraube

4

14

V 8070

Rondelle M8 cadmiée

Washer

U-Scheibe

4

15

S 2002

Pontet No. 4

Clip No. 4

Schelle No.4

2

16

V 3000

Vis taraudeuse

Screw

Schraube

3

17

V 1290

Vis BTR 12 X 90

Screw 12 x 90

Schraube 12 x 90

4

20

S 9989

Fil alimentation moteur

Cable

Kabel

1

21

S 0065

Charbon

Brush

Kohle

1

22

S 9918

Douille porte charbon

Brush holder

Kohlehalter

1

24

S 8515

Rondelle Press-Pan

O-Ring

O-Ring

1
